卓诺蜗轮蜗杆副

卓诺蜗轮蜗杆副采用类OTT设计，蜗轮精选P10材料，蜗杆精选高碳轴承钢，并做超长深冷处理，尺寸稳定，经久耐用。进口专用设备进行精密齿面磨削，保证齿面大面积啮合，传递卓越刚性。

核心技术指标

压力角：10°

齿面间隙：0

定位精度：±3″

重复定位精度：±1.5″

分度角度精度：0.001°

产品特性：

1、类OTT齿形设计，可以使更多齿啮合，齿高更高，压力角更小，达到高接触系数和高传动精度，传动精度可达DIN1级。


2、背隙易调节，无需调整中心距。

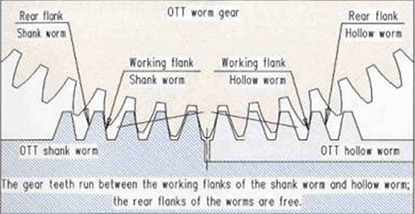

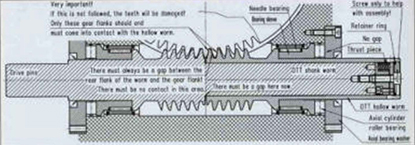

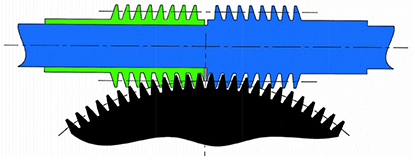

3、蜗杆采用类OTT设计，分为实心蜗杆（蓝色）和空心蜗杆（绿色）两部分。实心蜗杆作用于涡轮方向，驱动涡轮；而空心蜗杆作用于相反方向，吸收涡轮反向冲击力。这在旋转传动中可以大大提高传动精度，尤其适用于五轴磨床、五轴转台等机床设备。

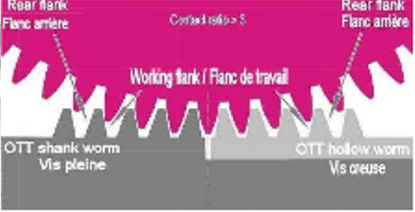

4、仅蜗杆齿工作面接触涡轮侧面，蜗杆齿非工作面不接触且维持间隙，背锥角远大于工作面压力角以加强齿螺旋强度，这样可以实现低压力角并且传递更大的扭矩。

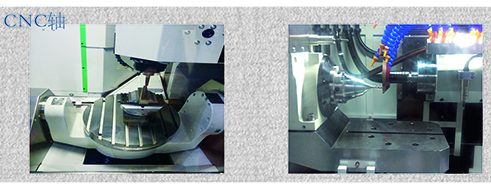

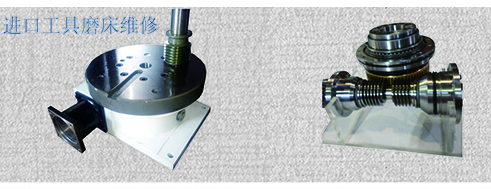

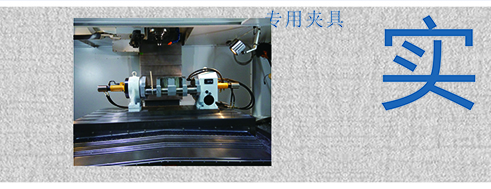

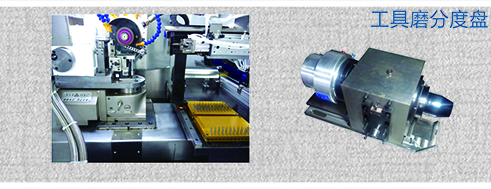

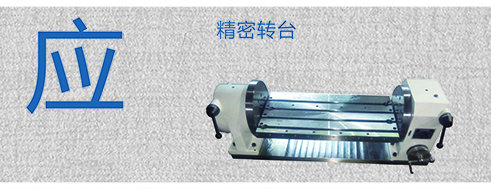

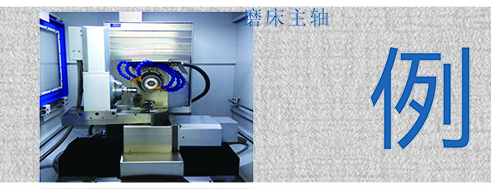

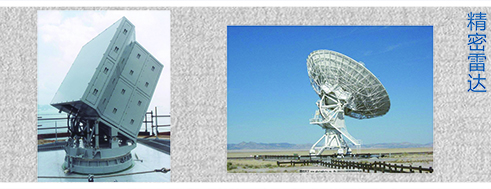

应用实例：

定制产品：
