法兰型零点定位模块

法兰型零点定位模块

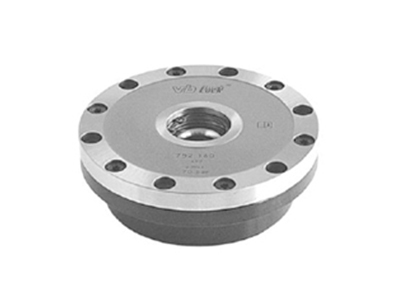

法兰型（Flanged cylinders)锁紧模块SAFE20，SAFE30，SAFE50
适合于直接整合到机床工作台、底板和夹具

■ 法兰型（Flanged cylinders)锁紧模块SAFE20，SAFE30，SAFE50

适合于直接整合到机床工作台、底板和夹具


I 带定位槽 L 带吹屑功能 LI 带吹屑功能和定位槽 LA 带中心吹屑功能和顶面支撑销 P 气动夹紧模块
型号	订购编号	A	B	B1	C	D	E	拉紧力N	夹持力N
SAFE 20	752160	Φ120	39.7	20	Φ98	42	20	12,500	40,000
	752160 I	Φ120	39.7	20	Φ98	42	20	12,500	40,000
	752160 L	Φ120	45.7	20	Φ98	48	20	12,500	40,000
	752160 LI	Φ120	45.7	20	Φ98	48	20	12,500	40,000
	752160 LU	Φ120	60	20	Φ98	--	--	12,500	40,000
	752160 LIU	Φ120	60	20	Φ98	--	--	12,500	40,000
SAFE 30	752172	Φ160	65	25	Φ124	65	20	20,000	60,000
	752172 I	Φ160	65	25	Φ124	65	20	20,000	60,000
	752172 L	Φ160	65	25	Φ124	65	20	20,000	60,000
	752172 LI	Φ160	65	25	Φ124	65	20	20,000	60,000
	752172 IU	Φ160	65	25	Φ124	--	--	20,000	60,000
	752172 LIU	Φ160	65	25	Φ124	--	--	20,000	60,000
	752176	Φ160	47	21	Φ124	47	10	16,000	50,000
	752176 I	Φ160	47	21	Φ124	47	10	16,000	50,000
SAFE 50	753172	Φ190	74.5	30	Φ154	74.5	20	30,000	90,000
	753172 I	Φ190	74.5	30	Φ154	74.5	20	30,000	90,000
	753172 L	Φ190	74.5	30	Φ154	74.5	20	30,000	90,000
	753172 LI	Φ190	74.5	30	Φ154	74.5	20	30,000	90,000
	753172 U	Φ190	74.5	30	Φ154	74.5	--	30,000	90,000
	753172 LU	Φ190	74.5	30	Φ154	74.5	--	30,000	90,000
	753172 LIU	Φ190	74.5	30	Φ154	74.5	--	30,000	90,000
