压缩空气冷却器

您的当前位置: 首 页 >> 产品中心 >> 涡流管冷却枪

压缩空气冷却器

  • 所属分类:涡流管冷却枪

  • 点击次数:
  • 发布日期:2023/08/28
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍


超声波换能器冷却器质量可靠,设计寿命长,制冷效果好等特点,在口罩机行业主要用于超声波换能器和变幅杆的降温散热冷却上,是非常合适的解决方案




简介及工作原理 >>

    压缩空气从入口1通入,经过内部发生器产生高转速旋转,并将普通压缩空气变成冷热两股气流,热气流经抑制器反射,部分从热气出口3排出,温度控制阀2可调节排出的热气量从而调节冷气温度。冷气流从万向软管喷口4排出,万向管可直接指向需冷却的部位,立即冷却发热部件。冷却器带一个磁性基座5,非常易于安装,而且非常轻便。




冷却枪优点>>

1、冷风枪可产生比压缩空气温度低-45℃的洁净低温气流

2、免维护,无活动部件,无电气件,且使用时噪音很低(< 70分贝)

3、使用工业标准压缩空气作为动力来源,制冷量不可调节,避免了在使用时结冰。出厂设置的冷气流和温差,可以实现高效冷却效果。

4、干式切削可靠方案

5、集冷却、吹屑、清洁于一身

6、更易于排屑,确保工件表面精度

7、延长刀具使用寿命

8、减少工件热变形,确保尺寸精度

9、超声波换能器散热降温

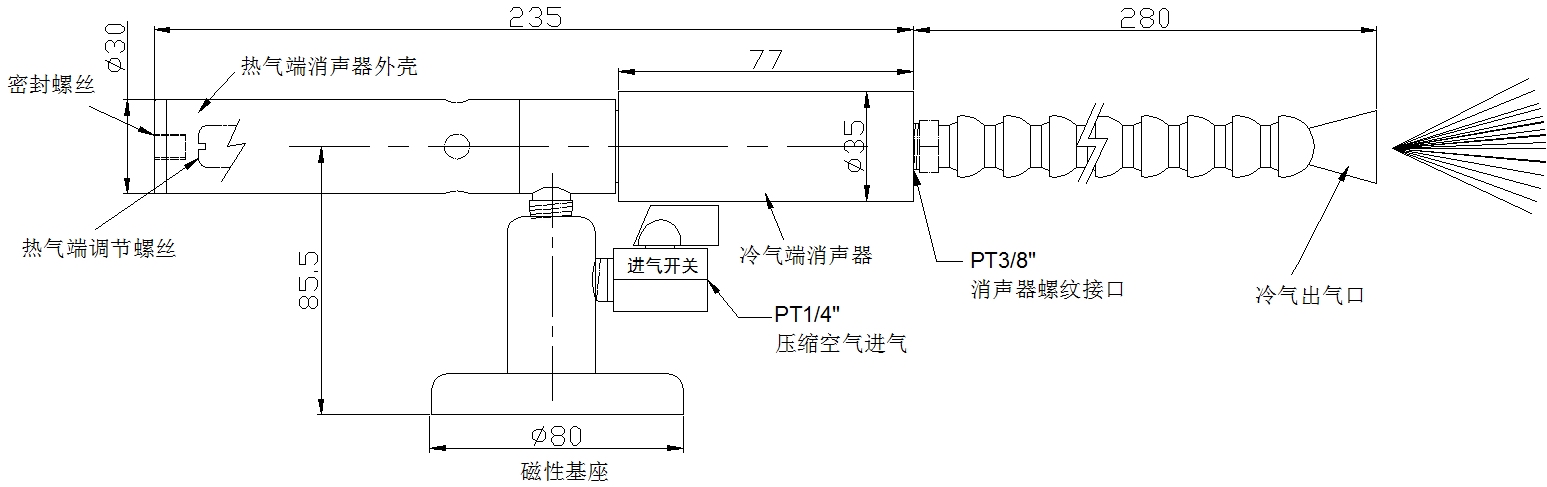

冷却枪外形尺寸>>


















 超声波震子换能器及变幅杆冷却可采用双头出冷气,同时冷却两个部位,选用双头万向管的型号。


冷却枪型号及性能参数>>




部件名称>>


冷风枪安装>>


1、将冷却枪连接到磁性基座上。

2、冷空气出口接上万向管.

3、压缩空气入口接上气源,气源压力4-9Bar。

4、通过基座上的球阀开关控制冷却枪的开/停。

5、PT1/8为调节冷却量的窗口,先把PT1/8螺丝完全拧出,然后用一字螺丝刀顺时针旋转,制冷量增大,反之减小。切记不要把调节螺丝拧死!否则达不到降温效果。



冷气调节>>

在冷却枪热端消声器尾部有一个PT1/8螺纹堵头1,使用内六角扳手松开这个堵头以后,就可以看到温度阀门2,这是一个比较特殊的阀门,我们需要用十字螺丝刀转动阀门2,从而达到调整冷气端出气比列,就可以调节冷气端的出气量和控制温度。(阀门转动两圈冷热气比例为50:50左右)



冷气量调整参数表>>


“20%-80%”为冷端空气供应百分比,可通过冷却枪尾部的阀门控制。
“蓝色”为冷空气温降,单位℃
“白色”为热空气温升,单位℃


常问题处理>>

制冷效果低,未达到预期效果
原因:压缩空气入口压力低,流量不够(冷却枪标准压力是6.9BAR),导致制冷效果低下。
1、通常压缩空气源不单止用于单一工具或设备,所以某一终端的压力和流量都会有一定的降低。
2、压缩空气管道内径不够大,供应流量小。
3、压缩空气的各种接头因为内径都小于管道内径,因此会有很多地方都会造成压力损失,流量减少。
4、管道或者接口漏气。
5、压缩空气含有水分多,导致冷却枪冷气出口结冰堵塞,冷气从热气出口喷出已不是冷气。


解决方法:针对现象进行相应的解决。
1、如有可能请增大压缩空气供应能力,更换更大的空压机。
2、请使用10mm~12mm的压缩空气输入软管,使用相应的连接接头,这样可以增大压缩空气的流量。
3、同上。
4、请检查管道或者管道接口是否漏气。
5、出现该现象时请使用除水过滤器,在特殊场合下压缩空气越干燥越好。


注意事项>>

1 顶端铝套筒部位温度高,这是个正常现象,但还是请用户注意防止意外。
2 热空气在未排出枪体时已经将部分热量传输到枪体上,因此在排出枪体后温度并不高,不会产生对人体的危害,用户可以放心使用。
